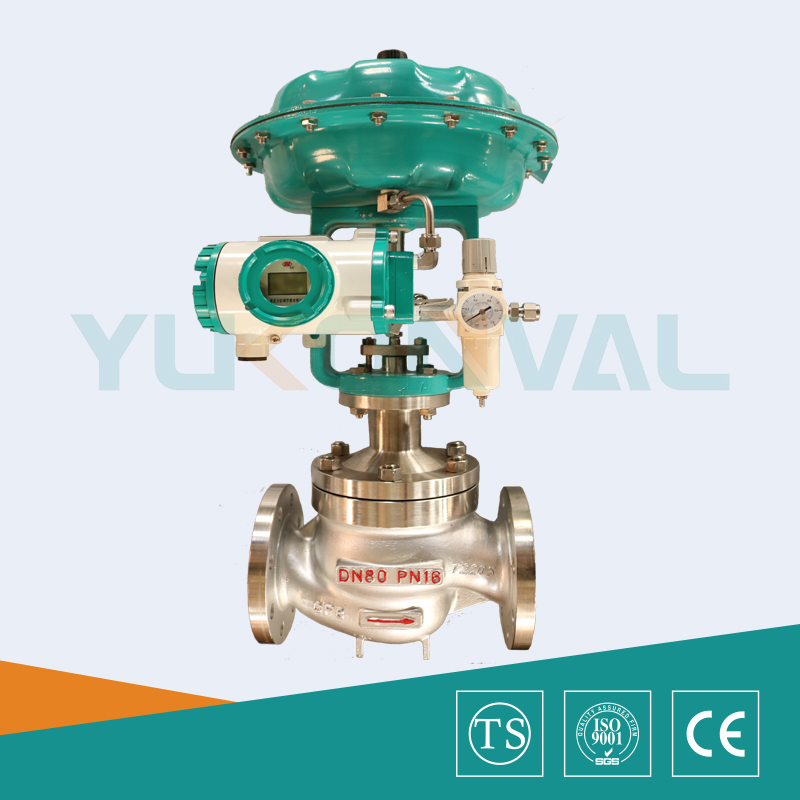

氣動薄膜套筒調節閥是由多彈簧氣動薄膜執行機構和套筒調節閥閥體組成,多彈簧執行機構高度低、重量輕、裝備簡便。套筒調節閥閥體流道呈S流線型,氣動薄膜套筒調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性準確、維護方便等優點,可用于苛刻的工作條件。氣動薄膜套筒調節閥特別適用于泄露量要求不高、閥前后壓差較大的場合。氣動套筒調節閥主要特點如下: (1)采用平衡型雙密封閥芯,不平衡力下,允許壓差大,操作穩定。 (2)閥芯導向面大,可改善由渦流和沖擊引起的振蕩。 (3)比普通的單、雙座調節閥噪聲降低10dB左右。 (4)結構簡單,裝拆維修方便。
公稱通徑(DN)  | 20  | 25  | 32  | 40  | 50  | 65  | 80  | 100  | 125  | 150  | 200  | 250  | 300  | |
閥座直徑(dn)  | 20  | 25  | 32  | 40  | 50  | 65  | 80  | 100  | 125  | 150  | 200  | 250  | 300  | |
額定流量系數(KV)  | 直線  | 10  | 11  | 17.6  | 27.5  | 44  | 69  | 110  | 176  | 275  | 440  | 630  | 1000  | 1600  |
等百分  | 6.3  | 10  | 16  | 25  | 40  | 63  | 100  | 155  | 250  | 370  | 580  | 900  | 1300  | |
允許壓差(MPa)  | 6.4  | 6.4  | 5.2  | 5.2  | 4.6  | 4.6  | 3.7  | 3.7  | 3.5  | 3.1  | 3.1  | 2.6  | 2.2  | |
公稱壓力(MPa)  | 1.6、2.5、4.0、6.4、10.0  | |||||||||||||
額定行程(mm)  | 16  | 25  | 40  | 60  | 100  | |||||||||
配用執行器型號  | ZHA/B-22  | ZHA/B-23  | ZHA/B-34  | ZHA/B-45  | ZHA/B-56  | |||||||||
閥蓋形式  | 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)  | |||||||||||||
壓蓋形式  | 螺栓壓緊式  | |||||||||||||
密封填料  | V型聚四氟乙烯填料、V型柔性石墨填料  | |||||||||||||
閥芯形式  | 平衡式閥芯(套筒導向)  | |||||||||||||
流量特性  | 直線性、等百分比  | |||||||||||||
配置執行器類別  | ZHA/B多彈簧簿膜執行機構  | ||||
執行器型號  | ZHA/B-22  | ZHA/B-23  | ZHA/B-34  | ZHA/B-45  | ZHA/B-56  |
有效面積(cm2)  | 350  | 350  | 560  | 900  | 1400  |
行程(mm)  | 10、16  | 24  | 40  | 40、60  | 100  |
彈簧范圍(KPa)  | 20~100(標準)、20-60、60-100、40-200、80-240  | ||||
膜片材料  | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布  | ||||
供氣壓力  | 140~400KPa  | ||||
氣源接口  | RC1/4"  | ||||
環境溫度  | -30~+70℃  | ||||
可配附件  | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等  | ||||
作用形式  | 氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)  | ||||
項目  | 不帶定位器  | 帶定位器  | ||
基本誤差%  | ±5.0  | ±1.0  | ||
回差%  | 3.0  | 1.0  | ||
死區%  | 3.0  | 0.4  | ||
始終點偏差%  | 氣開  | 始點  | ±2.5  | ±1.0  |
始點  | ±5.0  | ±1.0  | ||
氣關  | 始點  | ±5.0  | ±1.0  | |
終點  | ±2.5  | ±1.0  | ||
額定行程偏差%  | ≤2.5  | |||
泄露量L/h  | 0.01%×閥額定容量  | |||
可調范圍R  | 30:1  | |||
序號  | 零件名稱  | 零件材料  | |||
1  | 閥體  | WCB(ZG25)  | CF8(304)  | CF8M(316)  | CF3M(316L)  |
2  | 墊片  | PTFE、金屬石墨纏繞墊片  | |||
3  | 套筒  | 304  | 304  | 316  | 316L  |
4  | 閥芯  | 304  | 304  | 316  | 316L  |
5  | 中墊  | PTFE、金屬石墨纏繞墊片  | |||
6  | 閥蓋  | WCB(ZG25)  | CF8(304)  | CF8M(316)  | CF3M(316L)  |
7  | 閥桿  | 304  | 304  | 316  | 316L  |
8  | 填料  | PTFE、柔性石墨  | |||
9  | 壓蓋  | WCB(ZG25)  | CF8(304)  | CF8M(316)  | CF3M(316L)  |
(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
盡量詳細提供以上技術參數,方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!
