Q911電動內螺紋球閥是由電動執行機構與內螺紋球閥兩部分組成，電動內螺紋球閥只需要旋轉90°即可全關全開；電動內螺紋球閥適用于兩位切斷、調節的場合。根據用途分為兩大類：電動O型切斷球閥和電動O型調節球閥，根據密封形式可分為：電動軟密封球閥和電動硬密封球閥兩類。軟密封球閥主要適用于溫度低于250度以內的介質。硬密封球閥主要適用于250度以上的介質。電動內螺紋球閥密封性能優良、流通能力大、裝卸維護方便、流阻小、密封可靠，甚至切斷。電動內螺紋球閥體積小、重量輕、推力大、功能強、伺服放大器內裝、操作方便、可靠性高，球閥與執行器采用直連方式，內置伺服系統，無須另配伺服放大器，輸入輸出信號4-20mA及220VAC電源即可控制運轉。電動內螺紋球閥具有連線簡單、結構緊湊、動作穩定可靠等優點。電動內螺紋球閥,Q911F/H電動O型切斷球閥,電動球閥是一種重要的電動閥門類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。電動內螺紋球閥,Q911F/H電動O型切斷球閥,電動球閥可實現對石油、化工、造紙、冶金、污水處理、油罐車等運輸管道內介質的切斷和流通。
|
|

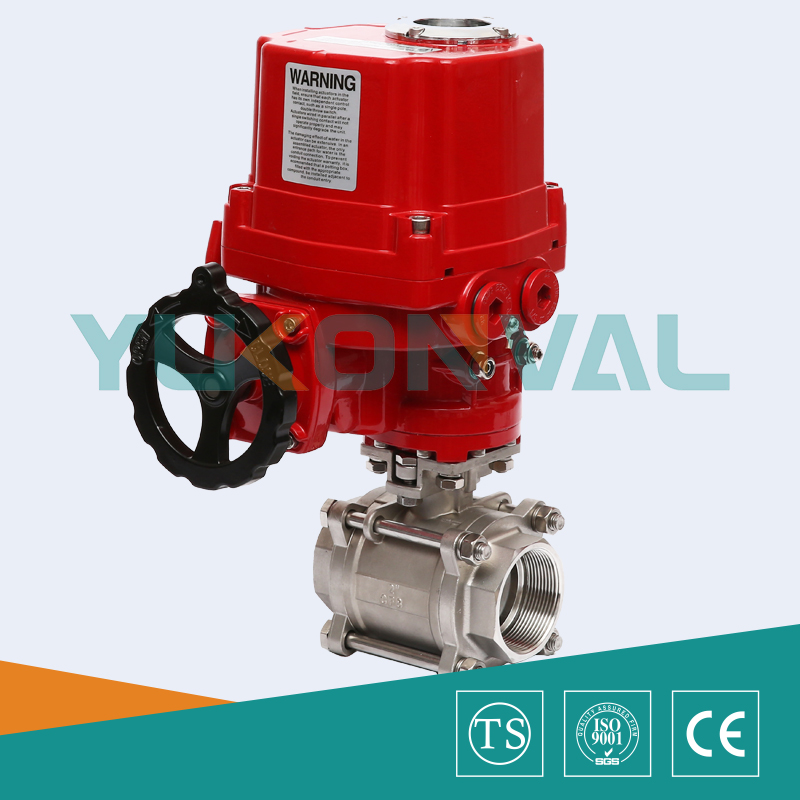

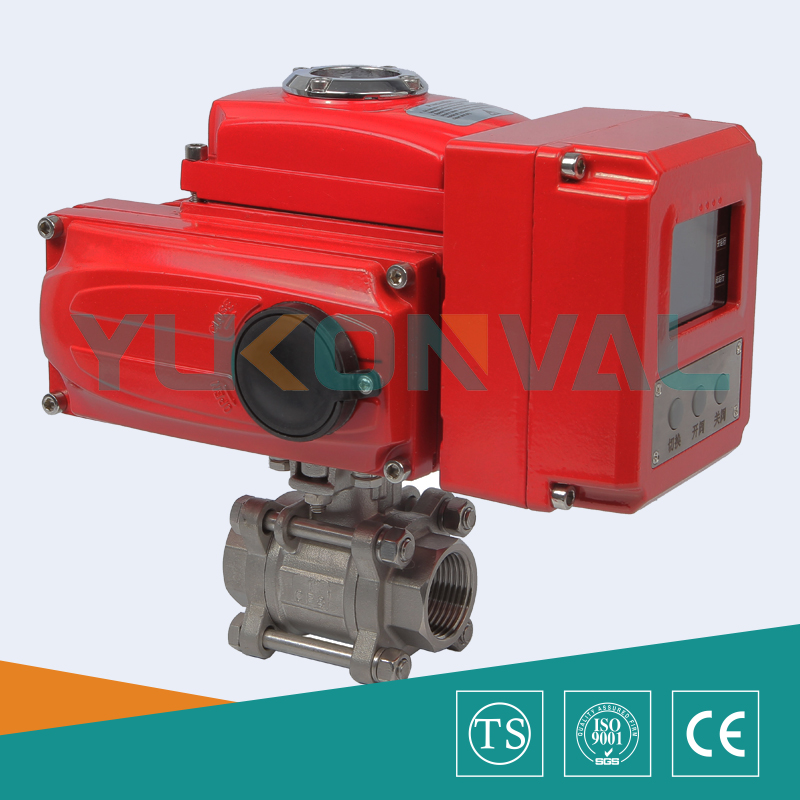

電動內螺紋球閥（配OV-TORK執行器） | 電動內螺紋球閥（配BHV-TORK執行器） |
公稱通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 、10.0MPa | |||||||||
閥體形式 | 三片式精鑄閥體、二片是精鑄閥體 | |||||||||
連接形式 | 螺紋式、焊接式 | |||||||||
閥芯形式 | "O"型球形閥芯 | |||||||||
流量特性 | 近似快開型 | |||||||||
動作范圍 | 0～90° | |||||||||
泄露量Q | 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏) | |||||||||
基本誤差 | ±1% | |||||||||
回差 | ±1% | |||||||||
死區 | ≤1%(可調) | |||||||||
可調范圍 | 250：1 | |||||||||
配置執行機構 | 可配HQ、OV-TORK等系列角行程電動執行機構 | |||||||||
控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) | |||||||||
執行器類別 | 引進型OV-TORK系列執行器參數 | 引進型BHV-TORK系列執行器參數 |
電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | |
輸出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
動作范圍 | 0～90° 0～360° | 0～90°、0°～270°可選 |
控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |
動作時間 | 15秒/30秒/60秒 | 18S～112S |
保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
環境溫度 | -30°～60° | -20℃～+70℃ |
手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
防護等級 | IP65 | IP65、IP67、可定制IP68 |
防爆等級 | 無防爆 | ExdⅡ BT4,ExdⅡ CT6 |
位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
驅動電機 | 8W/E | 鼠籠式異步電機 |
進線接口 | PE1/2〞進線線鎖 | 2個 PF 3/4” |
殼體材料 | 鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
外涂層 | 干粉，環氧聚酯，具有較強防腐功能 | |
采用優質的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 | ||
適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次 | ||
連接方式 | 內螺紋連接 | 對焊連接 | |||||
零件名稱 | 閥體閥蓋 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) |
球體、閥桿 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | |
密封圈、填料 | 增強聚四氟乙烯、對位聚苯 | ||||||
適用工況 | 適用介質 | 水、蒸汽 | 硝酸等腐 | 醋酸等腐 | 水、蒸汽 | 硝酸等腐 | 醋酸等腐蝕介質 |
適用溫度 | -29～180°C(增強聚四氟乙烯)、-29～300°C(對位聚苯) | ||||||
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
