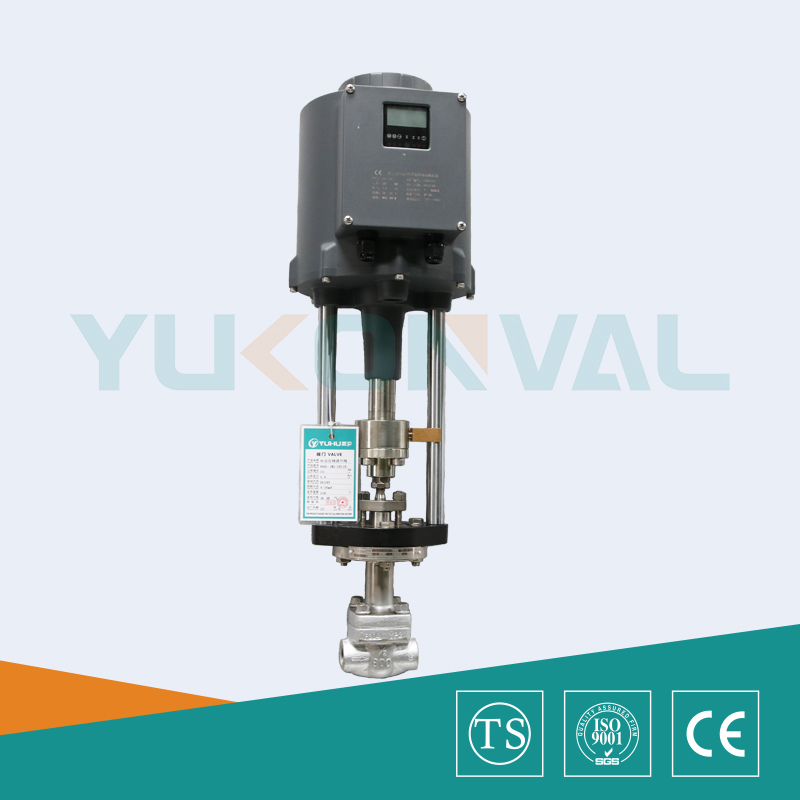

電動小流量調節閥是由電動執行機構與小流量調節閥閥體組成,電動小流量調節閥適應各種不同精小流量調節控制。電動小流量調節閥可配置智能型電動執行機構,電動給內有伺服放大器,無需另配伺服放大器,有輸入控制信號(4~20mADC或1~5VDC)及單相電源即可控制運轉,實現對流量等參數的調節。電動小流量調節閥是針對某些特殊工況量身定制的電動調節閥,微小流量電動調節閥是采用鍛造閥體鍛制而成,易做成高壓結構。閥芯尺寸可從加工差等0.15-15mm,微小流量電動調節閥具有體積小,重量輕、連線簡單、流量大、調節精度高等特點,電動小流量調節閥廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。
公稱通徑(DN)  | G3/8"、1/2"、G3/4"、G1"  | ||||||||||||
閥座直徑(dn)  | 1.5  | 2  | 3  | 4  | 5  | 6  | 7  | 8  | 9  | 10  | 11  | 12  | 15  |
額定流量系數KV  | 0.025  | 0.05  | 0.08  | 0.12  | 0.20  | 0.32  | 0.50  | 0.80  | 1.00  | 1.40  | 1.55  | 1.85  | 2.23  |
允許壓差(MPa)  | ≤公稱壓力  | ||||||||||||
公稱壓力(MPa)  | 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0  | ||||||||||||
額定行程(mm)  | 8  | 10  | 12  | ||||||||||
閥蓋形式  | 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)  | ||||||||||||
壓蓋形式  | 螺栓壓緊式  | ||||||||||||
密封填料  | V型聚四氟乙烯填料、V型柔性石墨填料  | ||||||||||||
閥芯形式  | 單座市  | ||||||||||||
流量特性  | 等百分比、直線性  | ||||||||||||
配置執行器類別  | PSL系列、3810L系列等電動執行器(客戶指定品牌亦可)  | ||||||||||||
執行器參數  | 電源電壓:220V、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC  | ||||||||||||
防護等級:相當IP65、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄  | |||||||||||||
環境溫度:-25~+70℃、環境濕度:≤95%  | |||||||||||||
項目  | 指標值  | ||
基本誤差%  | 配3810L±2.5; 配PSL±1.0  | ||
回差%  | 配381L ±2.0; 配PSL±1.0  | ||
死區%  | 1.0  | ||
始終點偏差%  | 電開  | 始點±2.5  | 終點±2.5  |
始點±2.5  | 終點±2.5  | ||
電關  | 始點  | ±2.5  | |
終點  | ±2.5  | ||
額定行程偏差%  | ≤2.5  | ||
泄露量L/h  | 0.01%×閥額定容量  | ||
可調范圍R  | 30:1  | ||
閥體  | WCB  | 304  | 316  | 316L  |
墊片  | PTFE\石墨墊片  | PTFE\石墨墊片  | PTFE\石墨墊片  | PTFE\石墨墊片  |
閥座  | 304  | 304  | 316  | 316L  |
閥芯  | 304  | 304  | 316  | 316L  |
閥蓋  | WCB  | 304  | 316  | 316L  |
閥桿  | 304  | 304  | 316  | 316L  |
填料  | PTFE/石墨  | PTFE/石墨  | PTFE/石墨  | PTFE/石墨  |
填料壓蓋  | WCB  | 304  | 316  | 316L  |
  |
  |
電動小流量調節閥(配引進型381執行器)  | 電動小流量調節閥(配引進型381執行器)  |
公稱通徑DN  | 閥座直徑dn  | L  | H  | H1  | H2  | D  |
G3/8“  | 1.5~15  | 95  | 30  | 130  | 465  | 177  |
G1/2“  | 1.5~15  | 95  | 30  | 130  | 465  | 177  |
G3/4“  | 1.5~15  | 110  | 30  | 130  | 465  | 177  |
G1“  | 1.5~15  | 110  | 30  | 130  | 465  | 177  |
(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
盡量詳細提供以上技術參數,方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!
