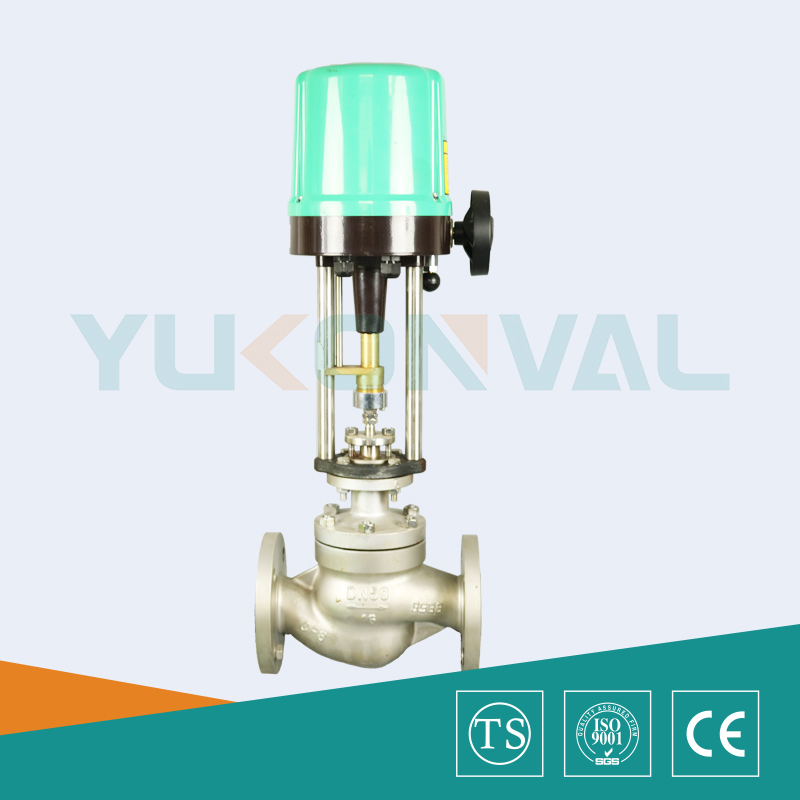

電動套筒調節閥是由電動執行機構與套筒調節閥閥體組成。調節閥上閥蓋可以根據實際工況選擇高溫型,低溫型,波紋管密封、標準常規型等。電動套筒調節閥是一種高性能的調節閥,適用于各種不同壓力和溫度的流體和對泄漏要求不嚴格場合。電動套筒調節閥通過接收工業自動化控制系統的信號(如:4~20mA或1~5V)來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數,實現自動化調節功能。電動套筒調節閥流體通道成S型,壓降損失小,流量大,流量特性精度高,可調范圍廣。電動套筒調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。電動套筒調節閥廣泛應用于冶金、石油、化工、醫藥、科研等行業的自動控制系統中。
公稱通徑(DN)  | 20  | 25  | 32  | 40  | 50  | 65  | 80  | 100  | 125  | 150  | 200  | 250  | 300  | |
閥座直徑  | 20  | 25  | 32  | 40  | 50  | 65  | 80  | 100  | 125  | 150  | 200  | 250  | 300  | |
額定流量系數(KV)  | 直線  | 10  | 11  | 17.6  | 27.5  | 44  | 69  | 110  | 176  | 275  | 440  | 630  | 1000  | 1600  |
等百分  | 6.3  | 10  | 16  | 25  | 40  | 63  | 100  | 155  | 250  | 370  | 580  | 900  | 1300  | |
允許壓差(MPa)  | 6.4  | 6.4  | 5.2  | 5.2  | 4.6  | 4.6  | 3.7  | 3.7  | 3.5  | 3.1  | 3.1  | 2.6  | 2.2  | |
公稱壓力(MPa)  | 1.6、2.5、4.0、6.4、10.0  | |||||||||||||
額定行程  | 16  | 25  | 40  | 60  | 100  | |||||||||
閥蓋形式  | 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)  | |||||||||||||
壓蓋形式  | 螺栓壓緊式  | |||||||||||||
密封填料  | V型聚四氟乙烯填料、V型柔性石墨填料  | |||||||||||||
閥芯形式  | 平衡式閥芯(套筒導向)  | |||||||||||||
流量特性  | 直線性、等百分比  | |||||||||||||
配置執行器類別  | 381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器)  | |||||||||||||
執行器參數  | 電源電壓:220V/50Hz、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC  | |||||||||||||
防護等級:相當IP55、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄  | ||||||||||||||
環境溫度:-25~+70℃、環境濕度:≤95%  | ||||||||||||||
項目  | 指標值  | ||
基本誤差%  | 配3810L±2.5; 配PSL±1.0  | ||
回差%  | 配381L ±2.0; 配PSL±1.0  | ||
死區%  | 1.0  | ||
始終點偏差%  | 電開  | 始點±2.5  | 終點±2.5  |
始點±2.5  | 終點±2.5  | ||
電關  | 始點  | ±2.5  | |
終點  | ±2.5  | ||
額定行程偏差%  | ≤2.5  | ||
泄露量L/h  | 0.01%×閥額定容量(硬密封)、零泄漏(軟密封)  | ||
可調范圍R  | 30:1  | ||
零件名稱  | 零件材料  | |||
閥體  | WCB(ZG25)  | CF8(304)  | CF8M(316)  | CF3M(316L)  |
墊片  | PTFE、金屬石墨纏繞墊片  | |||
套筒  | 304  | 304  | 316  | 316L  |
閥芯  | 304  | 304  | 316  | 316L  |
中墊  | PTFE、金屬石墨纏繞墊片  | |||
閥蓋  | WCB(ZG25)  | CF8(304)  | CF8M(316)  | CF3M(316L)  |
閥桿  | 304  | 304  | 316  | 316L  |
填料  | PTFE、柔性石墨  | |||
壓蓋  | WCB(ZG25)  | CF8(304)  | CF8M(316)  | CF3M(316L)  |
  |
  |
電動套筒調節閥(配引進型381執行器)  | 電動套筒調節閥(配智能執行器)  |
公稱通徑(DN)  | 20  | 25  | 32  | 40  | 50  | 65  | 80  | 100  | 125  | 150  | 200  | 250  | 300  | |
L  | PN16/25  | 181  | 184  | 200  | 222  | 254  | 276  | 298  | 352  | 410  | 451  | 600  | 640  | 880  |
PN40  | 194  | 197  | 200  | 235  | 267  | 292  | 317  | 368  | 425  | 473  | 610  | 760  | 910  | |
PN64  | 206  | 200  | 210  | 251  | 286  | 311  | 337  | 394  | 440  | 508  | 650  | 810  | 950  | |
H  | PN16/25  | 52.5  | 57.5  | 75  | 75  | 85.5  | 92.5  | 100  | 110  | 142.5  | 158  | 170  | 195  | 230  |
PN40  | 52.5  | 57.5  | 75  | 75  | 82.5  | 92.5  | 100  | 117.5  | 150  | 167.5  | 187.5  | 205  | 245  | |
PN64  | 65  | 40  | 85  | 85  | 90  | 102.5  | 107.5  | 125  | 172.5  | 195  | 207.5  | 230  | 260  | |
H1  | 132  | 132  | 158  | 170  | 179  | 214  | 221  | 234  | 270  | 294  | 331  | 390  | 450  | |
H2  | 3810L  | 373  | 373  | 495  | 495  | 495  | 700  | 700  | 700  | 725  | 725  | 725  | 725  | 725  |
PSL  | 465  | 465  | 465  | 465  | 465  | 560  | 560  | 560  | 560  | 560  | 788  | 788  | 788  | |
D  | 3810L  | 225  | 225  | 225  | 225  | 225  | 257  | 257  | 257  | 310  | 310  | 310  | 310  | 310  |
PSL  | 177  | 177  | 177  | 177  | 177  | 182  | 182  | 182  | 182  | 182  | 218  | 218  | 218  | |
(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
盡量詳細提供以上技術參數,方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!
